免維護全自動智能噴霧系統

說明書











前        言

科技先非常感謝貴單位使用我們的產品：
本公司生產的免維護噴霧系統能夠?yàn)閺V大用戶提供多種規格配置及全面的功能，請?jiān)谑褂帽竟井a(chǎn)品前，先仔細閱讀本說明書。
本公司生產的免維護噴霧系統是特別針對用戶在運行成本高，維護工作量大等系列的問題，在吸收消化X內外同行業機組性能及優點上進行開發的新產品。
本機組可根據客戶要求需求，集成多個工作控制系統，包括恒壓供水系統，缺水保護系統，水質過濾系統，濕度多路控制系統，電機綜合保護系統，自動排水系統，水加熱系統。本機組具有良好的集成性，安裝使用方便，快捷。特別適合紡織、卷煙、印刷、電子制造、環保降塵等產業。
濕度多路控制系統，可以精確控制多個單元區域的濕度，以滿足用戶不同生產工序?qū)穸鹊囊蟆?br /> 水加熱及電氣控制系統，可以保障用戶在低溫時系統良好的噴霧狀態。
我們將以完善的售前、售中、售后服務體系，良好的產品信譽及多元化的加濕微霧解決方案竭誠為您服務。
歡迎您致電垂詢：











免維護噴霧系統操作細則

1. 先打開機組箱體，檢查電氣接線端子有無松動或脫落，以防在運輸過程中線頭松動或脫落。
2. 檢查多X高壓水泵各部分管路有無松動，確認后接入自來水水源進水管道，通水后請檢查水箱是否有滲漏現象。
3. 連接好三相四線電源進線。（調整電機正反轉，按照電機大大部箭頭方向旋轉）
4. 合上小型斷路器，檢查電源指示燈是否工作。
5. 先把手動/自動旋鈕開關扭向手動位置，看多X高壓水泵是否能直接啟動，看工作指示燈是否在工作。
6. 在手動工作時，請調整水泵正轉。
7. 科技次裝機時，為避免噴嘴堵塞現象，必須沖洗管道后再安裝噴嘴。（出水管道過長，需要長時間供水后管道才會建立起壓力）
8. 配有溫度、濕度控制器的機組，設定好降溫、加濕噴霧上—下限濕度合理參數（詳見溫度、濕度控制器使用說明）
9. 設定完畢后把旋鈕開關扭向自動工作位置，看機組能否自動工作。如能自動工作說明調整工作已全面結束，手動—自動完全可以工作。如不能自動工作，請?jiān)O(shè)定的相關參數是否合理（如溫度、濕度、PM2.5等傳感器滿足）。
10. 如缺水鳴蜂器鳴叫，請檢查進水管道/水箱是否缺水，此時整個工作電路斷電以確保機組安全。
10、不要試圖更改已有的電氣控制電路的結構，以防觸電事故發生或使機組受到損壞。
11、務必定期檢查水泵的機油，并更換之，以確保水泵能夠長期無故障運行。
目      錄
系統組成………………………………………………………………………………
安裝前準備……………………………………………………………………………
水電供應………………………………………………………………………………
主機安裝………………………………………………………………………………
設備原理………………………………………………………………………………
電路原理………………………………………………………………………………
水系統原理……………………………………………………………………………
主機分解圖……………………………………………………………………………
操作維護說明…………………………………………………………………………
噴嘴堵塞后清洗方法…………………………………………………………………
水泵……………………………………………………………………………………
電磁閥…………………………………………………………………………………
水過濾器………………………………………………………………………………
主機工作原理…………………………………………………………………………
常見故障及其解決方法………………………………………………………………
常見故障………………………………………………………………………………
控制系統故障…………………………………………………………………………
濕度顯示故障…………………………………………………………………………
主機震動………………………………………………………………………………
維護保養………………………………………………………………………………
技術規格和參數………………………………………………………………………
保修卡…………………………………………………………………………………

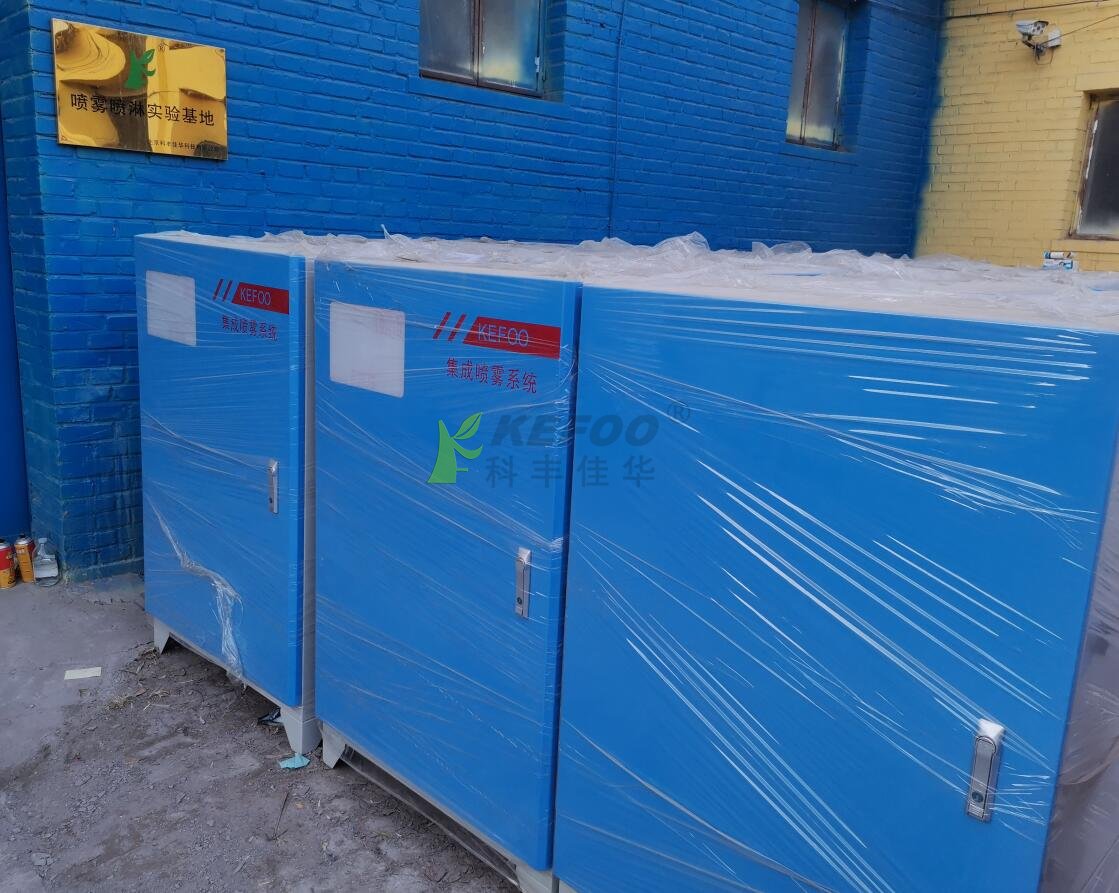

一、 系統組成
 本機組有一到多個出水口，可帶10—1000個噴嘴，本機需要連接的出水管數目和噴嘴個數以及設置需根據實際情況設定，具體配置請聯系我們的技術人員。
免維護噴霧系統標準配置包括：
1、 多X高壓水泵
2、 電機
3、 進水電磁閥
4、 主機箱
5、 缺水傳感器
6、 水過濾器組件
7、 集成電控組件
8、 水泵缺水保護系統
＊ 9、自動排水系統
10、輸出接口
11、微電腦10段時間循環控制+頻率控制
＊12、濕度傳感器、溫度傳感器、PM2.5 PM10傳感器等
＊13、變頻控制系統
＊14、人機界面：觸摸屏+PLC
＊15、電機綜合保護系統
備注：＊用戶選用配置非標準配置
二、 安裝前準備
1、 水電供應
A． 客戶廠方負責接通水電至安裝主機的位置供本系統使用。
B． 須有單獨的水源（壓力不低于0.02mpa，流量不低于____立方/小時，水質需（符合X家自來水標準）。
C． 電源（三相四線）——380v±10%,50hz，4KW電力供本系統專用，有良好的接地裝置（電阻小于100Ω）。
2、 主機安裝
A、 主機須安置于室內或有遮蓋的場所以免日曬雨淋。遠離熱源，四周0.5米范圍內不要堆放雜物或存在障礙物，確保良好的通風，以防主機內部散熱不良。（電器元件的環境要求：濕度：小于85%，溫度：0-50℃）。
B、 主機箱須水平放置以利于各處的潤滑和各連接部件的受力，防止噪音和振動增大。
C、 電器及主機箱必須安全接地，以防觸電。
三、 維護說明
1、 噴嘴堵塞后的清洗方法
2、 水泵
對于長時間已停止使用而要新啟用水泵時，請注意：檢查曲軸和密封區是否都已經潤滑過。在過長的時間里不要干啟動水泵，否則就會使密封圈出現嚴重的損壞。此泵在這里使用有很多優點，但是如果沒有仔細的使用以及不重視它潛在的危險。這會造成設備的損和人身意外損害。
下面是重要的操作條件，不遵守此條件將會使信用失效。
A. 機組需要定期檢查，推薦15天巡視1次。
B. 請勿使用規定以為的流體。供水溫度在50℃以下。
C. 冬季請注意保暖，未采取采暖保溫措施，當室外溫度低于4度，停止使用，并采取排水工作。
D. 一年之內出現故障后，不允許拆卸，均有制造商解決。
E. 泵輸出功率計算方法：P=0.0000925601*噴嘴個數*壓力。
F. 預防性檢查維護表：

檢查內容	每日	每周	每隔500小時
密封件	●		●
過濾器	●	●	●
電器元器件	●		●
機腳螺絲	●		●
電磁閥	●		●










3、 輸出電磁閥（多路控制系統才具有）
A． 不做規定以外任何操作。
B． 不要在帶壓狀態下拆卸，并始終確保拆卸之前切斷電源。
C． 嚴禁在帶電情況下把線圈與閥體分離。否則線圈的溫度會升高，直至燒毀。
D． 電磁閥在工作時發熱較高，請勿觸摸！
4、 水過濾器
A. 清洗指導：過濾器元件需要拆卸來清洗：此時應該先關閉進水，旋轉外殼，移除過濾網罩，用水清洗干凈，組裝元件，再清洗后封蓋。
B. 下面是重要的操作條件，不遵守此條件將會使信用失效。
a. 過濾器的連接嚴禁使用扳手，用手即可。
b. 其他的流體和水中的化學物質（酸性、堿性的流體和固體）會使過濾器的元件損壞且導致過濾器的功能失效。
c. 嚴禁使用化學物質來連接過濾器。
d. 免維護自動排污過濾器，推薦1-2年更換一次濾芯。
四、 主機工作原理
1、 變頻工作原理：變頻器控制電機工作，通過檢測輸入的啟停信號實現相符的電機運行和停止，通過壓力測定的反饋信號，隨時調整電機的速度，使系統壓力與設定值相符。變頻控制系統才具有。
2、 標準配置主機控制原理：通過液位開關、溫濕度開關或定時開關來控制交流接觸器的吸合或放開，用來控制高壓水泵的運行和停止。
五、 常見故障及其解決方法
1、 常見故障

常見故障	原因分析	解決方法
水泵壓力不足	（1）管道漏水 （2）超負荷 （3）水泵內部失靈 （4）供水管路被吸入空氣 （5）高壓泵內閥門損壞 （6）高壓泵內部高壓水封磨損 （7）進水管路進氣	（1）檢查管道及接頭 （2）減少該水泵所帶噴嘴數量 （3）請與供應商聯系 （4）檢查管路 （5）更換閥門 （6）清洗/更換 （7）修復漏水漏氣處
水泵停止仍有水流	（1）高壓泵閥門有異物	（1）清洗閥門除掉異物
水泵驟停	（1）電源 （2）水泵內部機械結構損壞 （3）液位傳感器沒信號	（1）請檢查線路、小型斷路器 （2）聯系供應商 （3）水箱沒水/液位傳感器損壞
水泵震動且噪音增大	（1）水質差導致供水不足 （2）水泵柱塞磨損 （3）水泵內閥門關閉不嚴 （4）軸承損壞 （5）頻率不正確 （6）電機或高壓泵固定螺栓松動	（1）改善水質進行水處理 （2）更換水泵活塞 （3）清洗活門 （4）更換軸承，加入潤滑油 （5）降低或升高頻率 （6）調整電機或水泵位置并固定螺栓
電機溫度很高	（1）缺項 （2）過載	（1）檢查電源線是否缺項，是否虛接 （2）調整連接軸
主機霎時驟停驟開	（1）電源接觸不良 （2）供水不夠，水位太低 （3）濕度設定值不正確	（1）請檢查線路連接 （2）加大供水量 （3）增大濕度上下限差值
噴嘴處漏水	（1）O型圈脹出	（1）卸壓后松開噴嘴正確放置O型密封圈再擰緊噴嘴
供水量不夠	（1）水箱高度不夠 （2）進水管直徑不夠 （3）過濾器堵塞 （4）水壓不足	（1）調整水箱高度 （2）更換大口徑進水管徑 （3）清洗濾芯并更換 （4）加增壓泵壓
主機漏水	（1）水箱壁破裂 （2）管路材質破裂 （3）管路連接松動 （4）水泵漏水 （5）電磁閥漏水	（1）補焊 （2）更換 （3）檢查后重新緊固 （4）先予檢修，不能修復的更換 （5）先予檢修，不能修復的更換
高壓管路漏水	（1）管件破裂 （2）安裝不當 （3）凍裂	（1）更換 （2）重新安裝 （3）更換材料加保溫措施
霧化效果不良	（1）濕度設定不當 （2）安裝高度不夠 （3）噴嘴密度不當	（1）調整及設定標準濕度值 （2）調整安裝高度 （3）調整噴嘴密度


2、 控制系統故障
故障現象：濕度控制參數設定正確，且系統應該運行時，但中間繼電器一直不吸合。
A. 液位開關故障：將液位開關兩端短接，中間繼電器吸合，請更換液位開關。
B. 控制儀表故障：將控制儀表控制線路短接，中間繼電器結合，請更換控制儀表。
C. 交流接觸器故障：交流器線圈燒掉或變形導致不能吸合，更換交流接觸器線圈。
3、 濕度顯示故障
故障現象：濕度控制參數設定正確，濕度無顯示或濕度值頻繁大幅度的跳動。
A． 信號線故障，線連接處松動、線斷路、信號干擾太大，請確認線路連接。
B． 濕度感應模塊壞，更換濕度傳感器（濕度變送器）。
C． 干擾太大，轉移濕度傳感器（濕度變送器）放置位置或解決干擾源。
4、 主機震動
故障現象：主機震動大。
原因：A.水泵及電機固定螺絲松動。
      B.進水管路漏空氣。
解決方法：A.檢查固定螺絲，調整時注意：電機，水泵帶皮帶盤中心必須在同一直線上，否則選擇時會導致水泵偏擺、震動更大。
          B.在水泵停機后檢查進水接頭和管道有無漏水及進水管漏空氣。
六、維護保養
1、長期工作后噴嘴中可能形成水垢，影響微霧效果，須予以清除。可關閉分支導管的開關閥（在關閉分支導管開關閥時，須注意系統壓力值，防止壓力急劇上升，危害整個系統），用后備噴嘴換下堵塞的噴嘴，將其泡在清洗劑（醋酸溶液）中24小時，再清洗吹干（壓縮空氣）后作備用。（詳見噴嘴堵塞后的清洗方法）
2、每隔10天左右清洗水過濾器，清洗內芯；清潔周期根據水質和環境而定，自動排污過濾器1年定期檢查一次，或更換。
4、水泵聯軸器墊片和液位傳感器為易損件，應定期檢查，發現問題（如出現墊片磨損、液位傳感器不動作等）應及時更換。
七、技術規格和參數


產品型號	免維護噴霧系統	備注
電源	AC380v±10%，50hz
用水量	1-30m3/h	每小時不停運作和全流量計算
輸入功率	0.75—15kw	試噴頭數量而定
電機功率	0.55—15kw
輸出功率	0.55—15kw
變頻器	DZB100PP	HZ（用戶選用配置）
水泵規格	耐溫≤50℃	進口或X產（用戶選用配置）
加濕量	0—1800kg/h	試功率而定
噴嘴型號	可按要求
噴嘴數量	按機組配置而定
外形尺寸	900*650*1350	標準機箱
重量	按機組實際配置而定



保  修  卡（客戶聯）
為了更好落實本公司對用戶的服務承諾，請?zhí)钔滓韵滦畔⒉⑸w章。由本公司安裝人員帶回或用戶寄回公司售后服務部存檔。
合   同   號：
用 戶  全 名：
地        址：
聯   系   人：
電        話：
傳        真：
產 品  規 格：
噴 嘴  數 量：
安 裝  日 期：
安 裝  位 置：
安裝人員姓名：
保 險 內  容：
主機編號：                                           水泵型號：
變頻器編號：                                         噴嘴型號：
1、保修期限：水泵、主機箱、變頻器及電機1年。
2、耗損零件：噴嘴、聯軸器及其墊片，水泵柱塞密封件，濕度傳感器，液位傳感器，水過濾器，壓力變送器，電器零配件不列入免費維修范圍。（詳見配件清單）
3、因下列狀況發生故障時，講酌情收費用
A.保修期滿
B.未填寫保修卡以及保修卡涂改或模糊難以辨認
C.人為使用不當或不可抗拒的外力而發生的故障
注意事項：A.嚴格安裝使用說明書操作，使用。
          B.本產品所有設備部件未經本公司同意而擅自拆卸或更換的本公司將不負責保修。
          C.保修卡請妥善保存，如有遺失，恕不補發。

用戶蓋章（簽名）：

保  修  卡（回執聯）
為了更好落實本公司對用戶的服務承諾，請?zhí)钔滓韵滦畔⒉⑸w章。由本公司安裝人員帶回或用戶寄回公司售后服務部存檔。
合   同   號：
用 戶  全 名：
地        址：
聯   系   人：
電        話：
傳        真：
產 品  規 格：
噴 嘴  數 量：
安 裝  日 期：
安 裝  位 置：
安裝人員姓名：
保 險 內  容：
主機編號：                                           高壓泵型號：
變頻器編號：                                         噴嘴型號：
1、保修期限：水泵、主機箱、變頻器及電機1年。
2、耗損零件：噴嘴、聯軸器及其墊片，水泵活塞密封件，濕度傳感器，液位傳感器，水過濾器，壓力變送器，電器零配件不列入免費維修范圍。（詳見配件清單）
3、因以下狀況發生故障時，按酌情收取相關零部件費用
A.保修期滿
B.未填寫保修卡以及保修卡涂改或模糊難以辨認
C.人為使用不當或不可抗拒的外力而發生的故障
注意事項：A.嚴格安裝使用說明書操作，使用。
          B.本產品所有設備部件未經本公司同意而擅自拆卸或更換的本公司將不負責保修。
          C.保修卡請妥善保存，如有遺失，恕不補發。


用戶蓋章（簽名）：
